Магнитопровод ленточный кольцевой ОЛ
Изготавливается из электротехнической анизотропной стали марки 3406, толщина ленты 0,15 мм или 0,3 мм
| Марка | Мощность, Вт | Размеры, мм, d/D-h |
| ТТП-3 | 1-3 Вт | 20/36-16 |
| ТТП-10 | 5-12 Вт | 28/48-25 |
| ТТП-15 | 12-18 Вт | 28/48-25 |
| ТТП-20 | 18-24 Вт | 28/55-20 |
| ТТП-30 | 25-32 Вт | 34/60-25 |
| ТТП-40 | 32-45 Вт | 40/64-32 |
| ТТП-50 | 45-50 Вт | 40/64-32 |
| ТТП-60 | 50-65 Вт | 50/80-25 |
| ТТП-70 | 65-80 Вт | 50/80-30 |
| ТТП-100 | 80-110 Вт | 60/100-20, 50/80-40 |
| ТТП-120 | 110-130 Вт | 60/100-25 |
| ТТП-150 | 130-160 Вт | 60/100-32 |
| ТТП-200 | 160-210 Вт | 60/100-40 |
| ТТП-250 | 210-260 Вт | 60/100-50 |
| ТТП-300 | 260-320 Вт | 60/100-60 |
| ТТП-400 | 350-450 Вт | 80/120-60 |
| ТТП-500 | 450-550 Вт | 80/120-70 |
| Ширина ленты | Внутренний диаметр магнитопровода, мм |
| 16 мм | 20, 25, 28, 32, 40, 105 |
| 20 мм | 25, 28, 30, 32, 35, 40, 50, 60, 100 |
| 25 мм | 25, 28, 32, 34, 40, 45, 50, 60, 95, 100 |
| 30 мм | 25, 28, 32, 34, 40, 45, 50, 60, 70, 80, 100 |
| 32 мм | 40, 70 |
| 40 мм | 30, 34, 40, 45, 50, 60, 70, 80, 100 |
| 50 мм | 45, 60, 100 |
Максимальный внешний диаметр тора 160мм

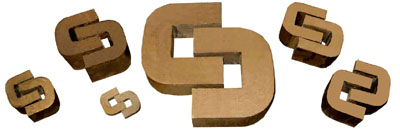

Магнитопроводы ленточные стержневой и броневой конструкции ШЛ, ПЛ
Изготавливаются из электротехнической стали марки 3406, толщиной ленты 0,3 мм, шириной до 50 мм, мощностью до 2000 ВА

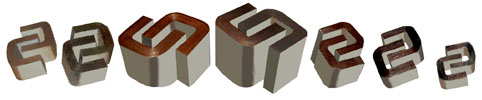

Магнитопроводы витые разрезные броневой конструкции типа ШЛ
| № | Типоразмер | Геометрия кольца, (мм) | Масса,(г) | Вид производства | |||
| a | b | c min | h min | ||||
| 1 | ШЛ 8*16 | 4 | 16 | 8 | 20 | 66 | малосерийное |
| 2 | ШЛ 12*12,5 | 6 | 12,5 | 12 | 30 | 116 | серийное |
| 3 | ШЛ 12*20 | 6 | 20 | 12 | 30 | 184 | малосерийное |
| 4 | ШЛ 12*25 | 6 | 25 | 12 | 30 | 228 | малосерийное |
| 5 | ШЛ 12*25 БК | 6 | 25 | 12 | 31,25 | 240 | серийное |
| 6 | ШЛ 16*16 | 8 | 16 | 16 | 40 | 260 | серийное |
| 7 | ШЛ 16*20 | 8 | 20 | 16 | 40 | 336 | серийное |
| 8 | ШЛ 16*25 | 8 | 25 | 16 | 40 | 406 | серийное |
| 9 | ШЛ 16*32 | 8 | 32 | 16 | 40 | 520 | малосерийное |
| 10 | ШЛ 20*20 | 10 | 20 | 20 | 50 | 508 | серийное |
| 11 | ШЛ 20*25 | 10 | 25 | 20 | 50 | 634 | малосерийное |
| 12 | ШЛ 20*32 | 10 | 32 | 20 | 50 | 812 | серийное |
| 13 | ШЛ 20*40 | 10 | 40 | 20 | 50 | 1012 | малосерийное |
| 14 | ШЛ 25*25 | 12,5 | 25 | 25 | 62,5 | 984 | малосерийное |
| 15 | ШЛ 25*32 | 12,5 | 32 | 25 | 62,5 | 1268 | малосерийное |
| 16 | ШЛ 25*40 | 12,5 | 40 | 25 | 62,5 | 1606 | серийное |
| 17 | ШЛ 25*50 | 12,5 | 50 | 25 | 62,5 | 1978 | малосерийное |
| 18 | ШЛ 40*32 | 20 | 32 | 32 | 80 | 2712 | малосерийное |

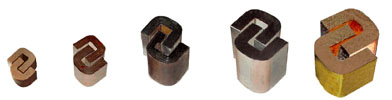

Магнитопроводы витые разрезные броневой конструкции типа ШЛМ
| № | Типоразмер | Геометрия кольца, (мм) | Масса,(г) | Вид производства | |||
| a | b | c min | h min | ||||
| 1 | ШЛМ 10*12,5 (h=19) | 5 | 12,5 | 6 | 19 | 62 | серийное |
| 2 | ШЛМ14*11 (схh=7,2х21,8) | 6,8 | 11 | 7,2 | 21,8 | 86 | серийное |
| 3 | ШЛМ 12*16 (h=23,5) | 6 | 16 | 8 | 23,5 | 116 | малосерийное |
| 4 | ШЛМ 12*20 | 6 | 20 | 8 | 23,5 | 146 | серийное |
| 5 | ШЛМ12*25ВР (верт. рез) | 6 | 25 | 8 | 23 | 180 | малосерийное |
| 6 | ШЛМ 16*32 | 8 | 32 | 9 | 26 | 360 | серийное |
| 7 | ШЛМ 20*25 | 10 | 25 | 12 | 36 | 480 | серийное |
| 8 | ШЛМ20*30(КУВШ…000) | 10 | 30 | 12 | 29,8 | 512 | серийное |
| 9 | ШЛМ 20*32 | 10 | 32 | 12 | 36 | 602 | серийное |
| 10 | ШЛМ 20*40 (а=10,5) | 10,5 | 40 | 12 | 36 | 802 | серийное |
| 11 | ШЛМ 20*40 | 10 | 40 | 12 | 36 | 756 | серийное |
| 12 | ШЛМ 25*25 | 12,5 | 25 | 15 | 45 | 736 | серийное |
| 13 | ШЛМ 25*32 | 12,5 | 32 | 15 | 45 | 942 | серийное |
| 14 | КУВШ…027 | 12,8 | 8 | 12,4 | 39,3 | 230 | серийное |
| 15 | <ШЛР 21*32 (схh=13х85)/td> | 10,5 | 32 | 13 | 85 | 1140 | малосерийное |

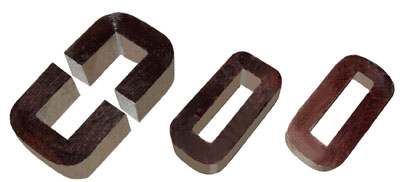

Магнитопроводы витые разрезные стержневой конструкции типа ПЛР
| № | Типоразмер | Геометрия кольца, (мм) | Масса,(г) | Вид производства | |||
| a | b | c min | h min | ||||
| 1 | ПЛР 16*12,5 | 16 | 12,5 | 16 | 60 | 300 | серийное |
| 2 | ПЛР 16*25 | 16 | 25 | 16 | 60,8 | 602 | серийное |
| 3 | ПЛР 20-32 (схh=25х37) | 20 | 32 | 25 | 37 | 884 | малосерийное |
| 4 | ПЛР 21*32 | 21 | 32 | 25 | 85 | 1420 | малосерийное |
| 5 | ПЛР 21*32 (с=35) | 21 | 32 | 35 | 85 | 1517 | малосерийное |
Магнитопроводы витые разрезные стержневой конструкции типа ПЛ
| № | Типоразмер | Геометрия кольца, (мм) | Масса,(г) | Вид производства | |||
| a | b | c min | h min | ||||
| 1 | ПЛ 5,3*11*16 | 5,3 | 11 | 6 | 16 | 26 | серийное |
| 2 | ПЛ 8*12,5*22,5 | 8,8 | 12,5 | 12,4 | 22,5 | 80 | серийное |
| 3 | ПЛ 12,5*16*25 | 12,5 | 16 | 16 | 25 | 180 | малосерийное |
| 4 | ПЛ 12,5*25*50 | 12,5 | 25 | 20 | 50 | 414 | малосерийное |
| 5 | ПЛ 15*40*90 (с=30) | 15 | 40 | 30 | 90 | 1273 | малосерийное |
| 6 | ПЛ 16*32*65 | 16 | 32 | 25 | 65 | 872 | малосерийное |
| 7 | ПЛ 16*32*80 | 16 | 32 | 25 | 80 | 985 | малосерийное |
| 8 | ПЛ 20*40*60 | 20 | 40 | 32 | 60 | 1460 | малосерийное |
| 9 | ПЛ 20*40*80 | 20 | 40 | 32 | 80 | 1695 | малосерийное |
| 10 | ПЛ 20*40*100 | 20 | 40 | 32 | 100 | 1932 | малосерийное |
| 11 | ПЛ 25*40*90 (с=30) | 25 | 40 | 30 | 90 | 2354 | малосерийное |
| 12 | ПЛ 25*50*80 | 25 | 50 | 40 | 80 | 2942 | малосерийное |
| 13 | ПЛ 25*50*100 | 25 | 50 | 40 | 100 | 3310 | малосерийное |
| 14 | ПЛ 25*50*100 (с=32) | 24,5 | 50 | 32 | 100 | 3086 | малосерийное |
| 15 | ПЛ 25*50*120 | 25 | 50 | 40 | 120 | 3680 | малосерийное |
| 16 | ПЛ 26*40*80 | 26 | 40 | 32 | 80 | 2335 | малосерийное |
| 17 | ПЛ 26*50*80 | 26 | 50 | 40 | 80 | 3090 | малосерийное |
| 18 | ПЛ 32*32*80 | 32 | 32 | 50 | 80 | 2728 | малосерийное |
| 19 | ПЛ 40*40*120 | 40 | 40 | 64 | 120 | 5835 | малосерийное |
| 20 | ПЛ 48*40*160 (с=64) | 48 | 40 | 64 | 160 | 8493 | малосерийное |
| 21 | ПЛ 50*32*160 (с=64) | 50 | 32 | 64 | 160 | 7160 | малосерийное |
| 22 | ПЛ 50*40*160 (с=64) | 50 | 40 | 64 | 160 | 8943 | малосерийное |
| 23 | ПЛ 50*50*160 (с=64) | 50 | 50 | 64 | 160 | 11180 | малосерийное |
