Трансформаторный крепеж

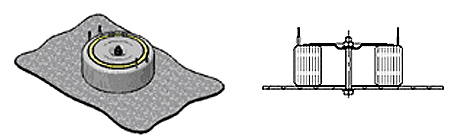

Для тороидальных трансформаторов и дросселей предусмотрен простой и технологичный способ крепления в РЭА – это стальная чашка, резиновая шайба и центральный болт. Такая конструкция позволяет быстро и с минимумом дополнительных операций устанавливать трансформаторы в оборудовании.

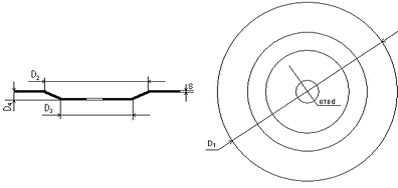

Стальная чашка
| D1, мм | D2, мм | D3, мм | D4, мм | d, мм | S | Диаметр крепежного болта, мм | Масса, кг |
| 33 | 20 | 9,5 | 5 | 3,4 | 0,8 | 3 | 0,0081 |
| 40 | 24 | 12 | 5 | 4,5 | 0,8 | 4 | 0,0123 |
| 50 | 28 | 19 | 4,6 | 4,2 | 1,0 | 4 | 0,018 |
| 60 | 33 | 20 | 5 | 4,2 | 1,0 | 4 | 0,035 |
| 85 | 35 | 19 | 7 | 7,3 | 1,5 | 6 | 0,09 |
| 125 | 82 | 45 | 10 | 12,3 | 1,5 | 12 | 0,155 |
| 140 | 100 | 70 | 12 | 12,3 | 2,0 | 12 | 0,195 |
Резиновая шайба
| D1, мм | d, мм | S, мм | Диаметр крепежного болта, мм |
| 36 | 3,8 | 1,5-2 | 3 |
| 46 | 4 | 1,5-2 | 4 |
| 57 | 4 | 1,5-2 | 4 |
| 65 | 4 | 1,5-2 | 4 |
| 91 | 8 | 1,5-3 | 6 |
| 134 | 11 | 1,5-3 | 12 |
