Тороидальные трансформаторы и дроссели
Тороидальная намотка трансформаторов и дросселей осуществляется проводом от 0,1 мм до шины 20 кв. мм на магнитопроводах с остаточным внутренним диаметром от 5 мм. Намотка осуществляется на кольцевых магнитопроводах из электротехнической стали, ферритовых кольцах, материалах из аморфных сплавов и т.п.
Применяется вакуумная пропитка лаком МЛ-92 и усиленная межобмоточная изоляция, с испытанием на пробивное напряжение до 4000В.
По требованию заказчиков возможна комплектация крепежом, в который входит стальная чашка и резиновая шайба, а также в первичную обмотку тороидального трансформатора может устанавливаться термопредохранитель.
Для удобства размещения в корпусах РЭА для тороидальных трансформаторов мощностью до 2,5 кВт существует до нескольких сотен типоразмеров магнитопроводов.
Мощности станочного парка предприятия позволяют серийно выпускать несколько тысяч единиц продукции ежемесячно.
Дросселя 1И250ДРЛ37Н-ВУХЛ2

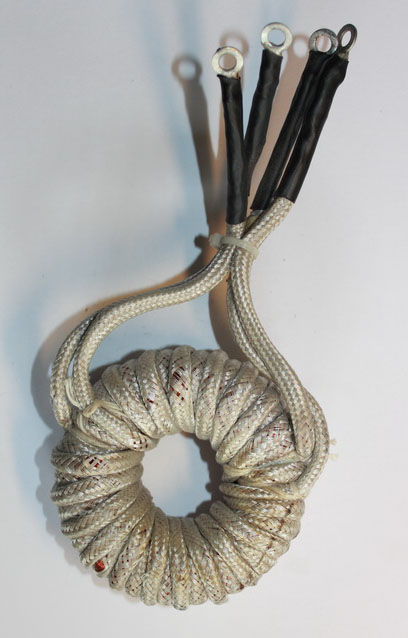

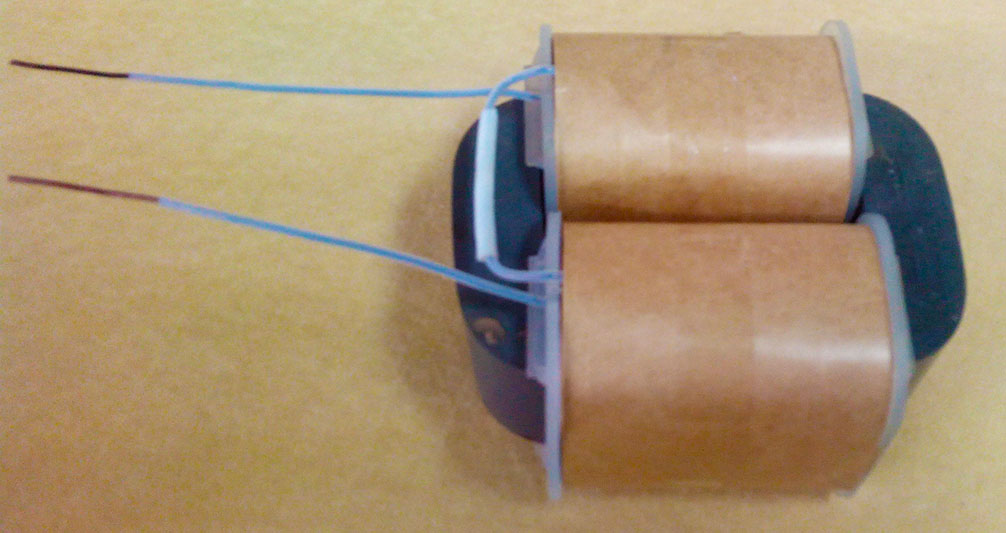

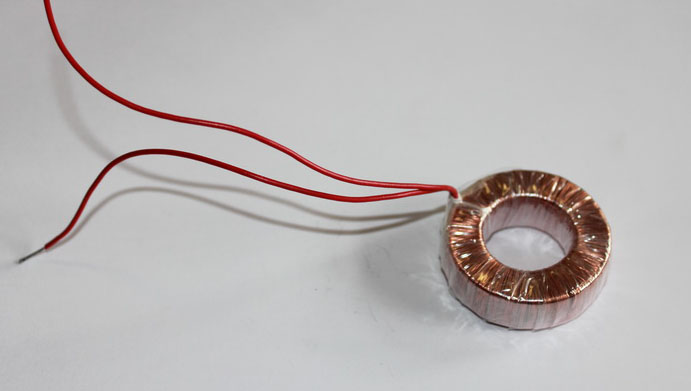

Изготавливаем дросселя 1И250ДРЛ37Н-ВУХЛ2. Фотографии смотрите ниже в фотогалерее.
Преимущества тороидальных трансформаторов:
(по сравнению с трансформаторами классического исполнения - типа ШЛ, ПЛ, и Ш-образных)
Таблица габаритных размеров по мощности тороидального трансформатора
| Марка | Мощность, Вт | Размеры, мм, d/D-h | Вес, не более, кг |
| ТТП-3 | 1-3 Вт | 8/43-24 | 0,15 |
| ТТП-10 | 5-12 Вт | 18/54-30 | 0,3 |
| ТТП-15 | 12-18 Вт | 16/55-35 | 0,35 |
| ТТП-20 | 18-24 Вт | 16/63-30 | 0,45 |
| ТТП-30 | 25-32 Вт | 20/68-37 | 0,55 |
| ТТП-40 | 32-45 Вт | 30/75-42 | 0,67 |
| ТТП-50 | 45-50 Вт | 30/77-43 | 0,7 |
| ТТП-60 | 50-65 Вт | 37/92-37 | 0,93 |
| ТТП-70 | 65-80 Вт | 37/95-43 | 0,98 |
| ТТП-100 | 80-110 Вт | 42/112-38 | 1,2 |
| ТТП-120 | 110-130 Вт | 47/113-40 | 1,3 |
| ТТП-150 | 130-160 Вт | 45/112-47 | 1,6 |
| ТТП-200 | 160-210 Вт | 45/112-57 | 1,9 |
| ТТП-250 | 210-260 Вт | 45/112-67 | 2,2 |
| ТТП-300 | 260-320 Вт | 42/114-75 | 4 |
| ТТП-400 | 350-450 Вт | 60/137-75 | 5 |
| ТТП-500 | 450-550 Вт | 59/139-85 | 6 |

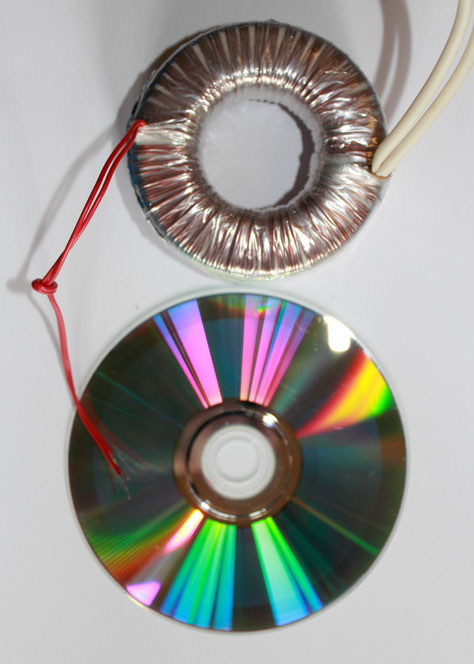

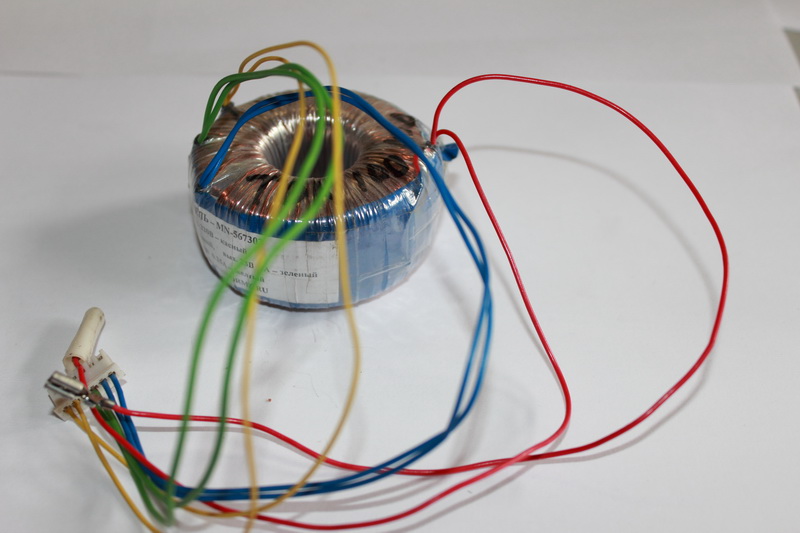

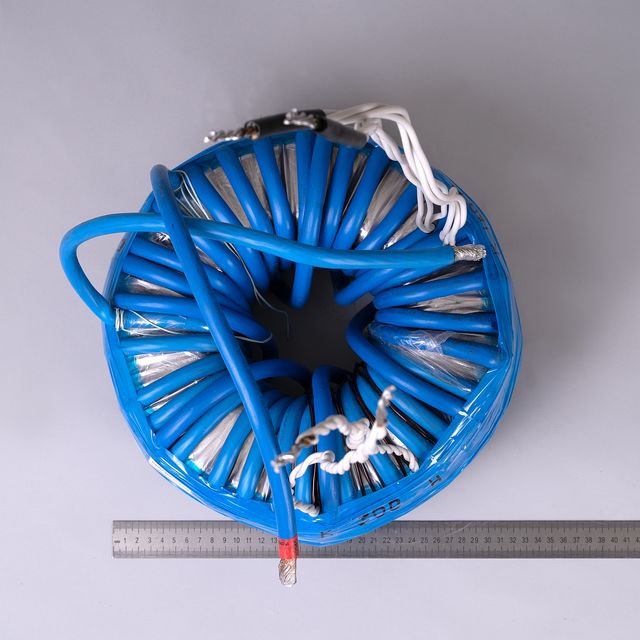

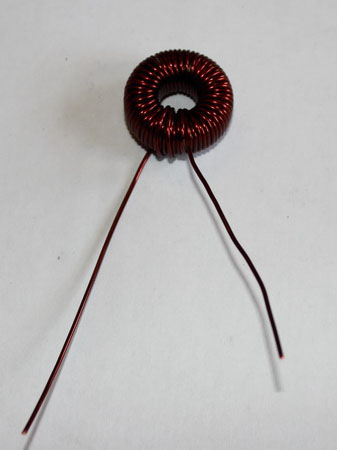

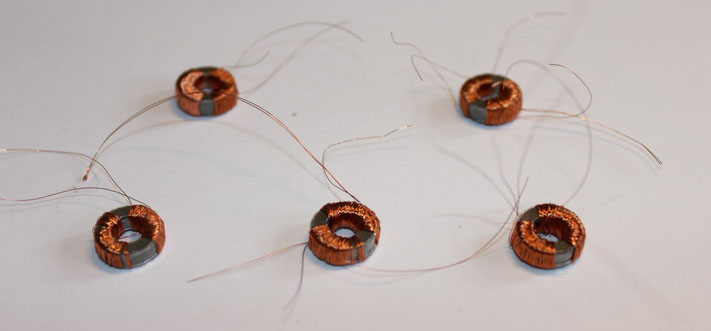

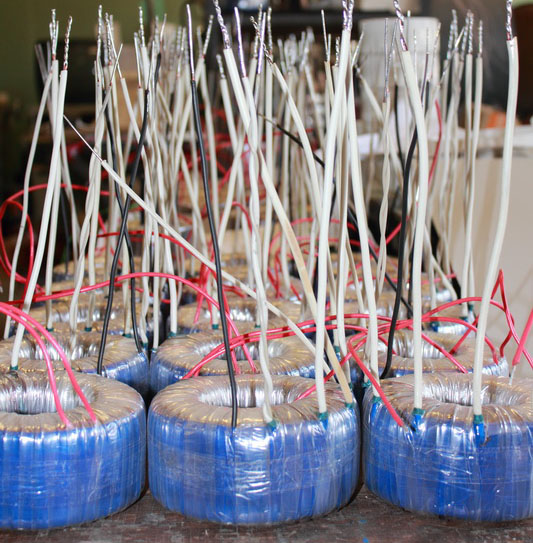

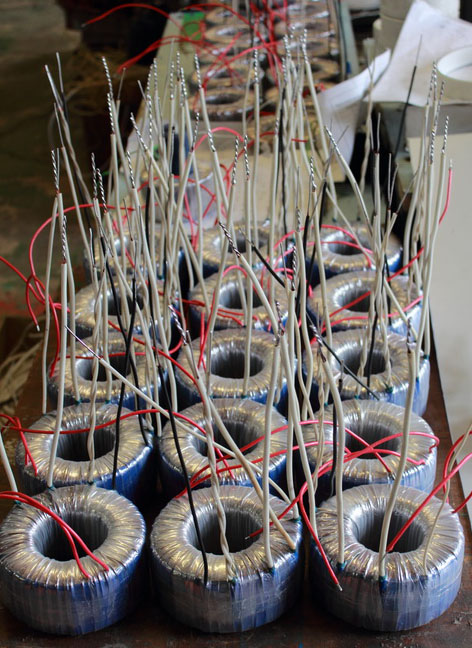

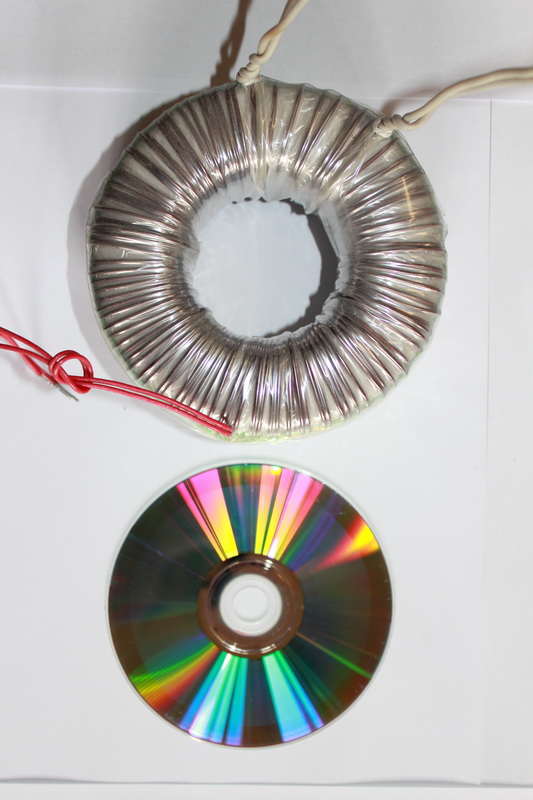

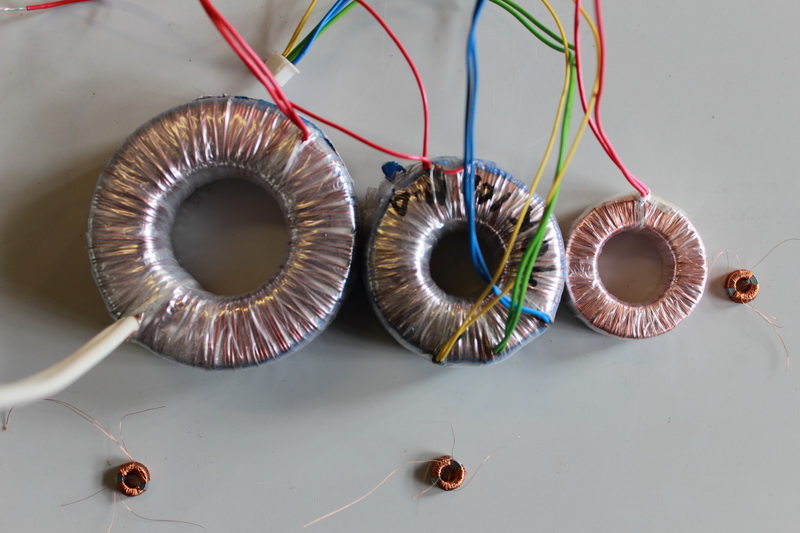

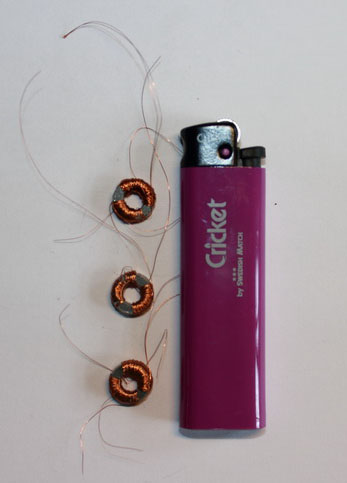

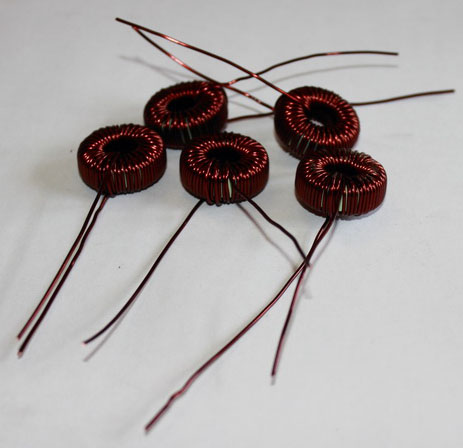

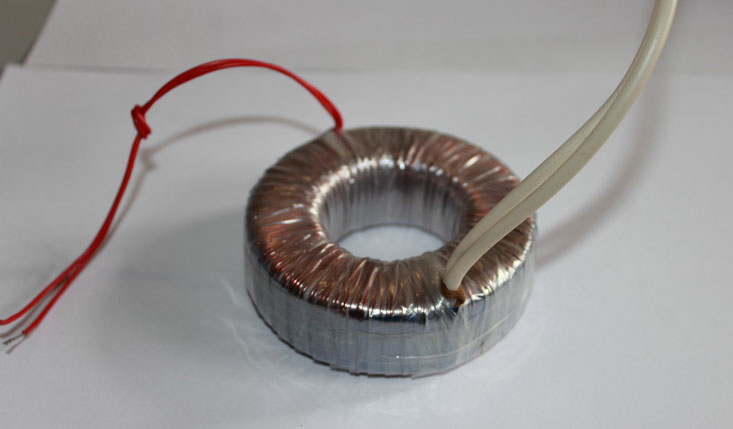

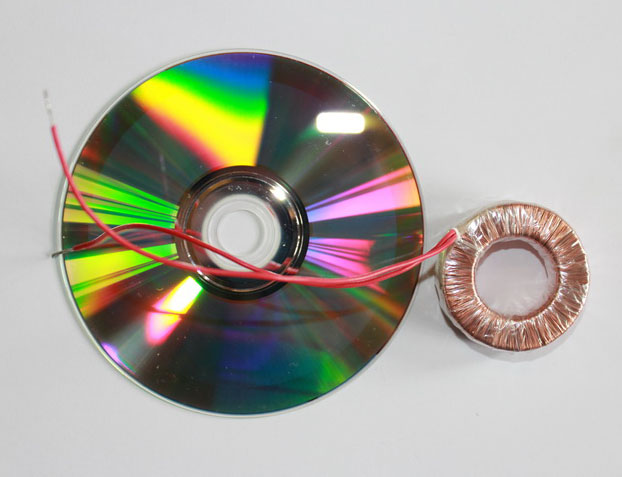

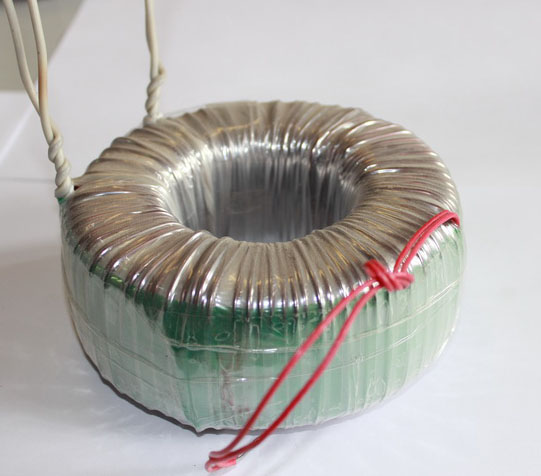

Фотогалерея
Кликните по любому из изображений для запуска фотогалереи.
Разное
Продукция:
Тороидальные трансформаторы и дроссели
Предназначены для преобразования электрической энергии, для гальванического разделения цепей.
Трансформаторы ОСМ, ШЛ, ПЛ
Используются как понижающие многоцелевые трансформаторы, а так же для питания цепей станочного оборудования и др.
Рядовая и бескаркасная намотка
Рядовая и бескаркасная намотка катушек осуществляется для изготовления дросселей, катушек индуктивности, высоковольтных катушек.
Продукция для ОПК
Различная продукция, выпускаемая для оборонно-промышлкееного комплекса.
Услуги:
Ремонт трансформаторов
Наше предприятие выполняет ремонт тороидальных, ОСМ, ПЛ трансформаторов, а также катушек индуктивности, электромагнитов и пр.
Вакуумная пропитка
Основное предназначение данного процесса заключается в повышении электрической прочности трансформаторов.
Подрезка керна ферритов
Зазоры в ферритовых сердечниках необходимы для предотвращения перенасыщения сердечников магнитными полями.
Опрессовка сердечников
Вакуумная опрессовка - одна из самых быстрых и надежных технологий изолировки сердечников.
Консультации по разработке моточных изделий
Оказываем консультационные услуги по тематике трансформаторных изделий.
Ремонт и наладка моточных станков
Производим ремонт и наладку моточных станков.
Материалы:
Трансформаторный крепеж
Способ крепления в РЭА – это стальная чашка, резиновая шайба и центральный болт.
Эмаль-провод ПЭТВ-2, ПЭТВЛ, ПЭТ-155
Основные обмоточные провода, используемые при изготовлении трансформаторов. Провод эмалированный, теплостойкий (нагревостойкий), покрытый слоем высокопрочной эмали нормальной толщины.
Магнитопроводы ОЛ, ПЛ, ШЛ
Магнитопровод представляет собой магнитную систему трансформатора, по которой замыкается основной магнитный поток.
Изоляционные материалы
Изолента. Бумага микалентная БДХ. Киперная лента. Лакоткани электроизоляционные ЛКМ-105, ЛШМ-105. Электроизоляционная лента ПЭТ-Э (ПОЛИЭТИЛЕНТЕРЕФТАЛАТНАЯ ПЭТ-Э)
